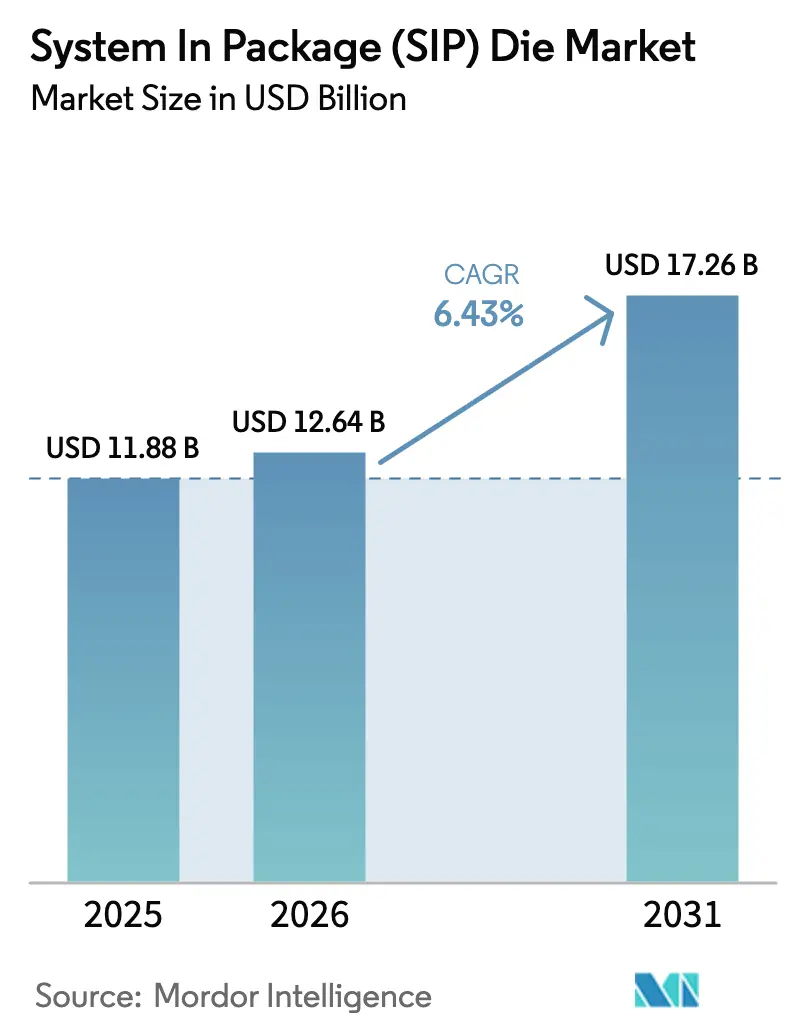

Analisi delle dimensioni e della quota di mercato dei die System In Package (SIP) - Tendenze di crescita e previsioni (2026-2031)

Tendenze e approfondimenti sul mercato globale dei die System In Package (SIP)

L'adozione avanzata dei nodi semiconduttori favorisce l'integrazione eterogenea

La migrazione al di sotto del nodo a 7 nm spinge le curve dei costi dei die nettamente verso l'alto, rendendo i progetti SiP basati su chiplet la strada pragmatica per sostenere le prestazioni e ridurre le curve di apprendimento. Taiwan Semiconductor Manufacturing Company ha raddoppiato la capacità di CoWoS del 2025 per ridurre gli arretrati degli acceleratori di intelligenza artificiale, mentre Intel ha ampliato le roadmap Foveros ed EMIB per garantire progetti vincenti nel cloud aziendale. Queste piattaforme consentono di impilare all'interno di un unico package logica, cache SRAM e tile di memoria ad alta larghezza di banda fabbricati su nodi di processo ottimali. La leva economica cresce perché ogni nodo successivo richiede oltre 10 miliardi di dollari in ricerca e sviluppo, mentre gli approcci SiP consentono ai progettisti di riutilizzare proprietà intellettuale comprovate su nodi maturi e di riservare la litografia all'avanguardia solo per i tile di calcolo ad alto consumo energetico.

L'espansione dei contenuti front-end RF 5G/6G moltiplica la complessità dell'integrazione

I dispositivi che passano dal 4G al 5G aggiungono fino a quattro volte più switch RF, filtri e amplificatori di potenza, rendendo impraticabili i layout discreti. Skyworks e Qorvo forniscono quindi moduli SiP multistrato che integrano LNA, amplificatori di potenza, filtri e inviluppi all'interno di un singolo laminato per soddisfare l'altezza di inviluppo degli smartphone di punta. I primi prototipi 6G fondono già elettronica e fotonica in ottiche co-confezionate, dimostrando collegamenti beamforming terahertz che richiedono skew del segnale sub-picosecondo. Una stretta integrazione riduce al minimo la perdita di inserzione e migliora l'impedenza termica, entrambi fondamentali per mantenere l'efficienza radio mentre l'area della scheda del dispositivo rimane piatta.

L'integrazione del gruppo propulsore dei veicoli elettrici richiede soluzioni SiP sensibili al calore

I veicoli elettrici a batteria integrano inverter di trazione, driver di gate e convertitori CC-CC in alloggiamenti compatti che devono resistere a temperature di giunzione transitorie di 175 °C. Infineon combina die MOSFET CoolSiC con controller isolati galvanicamente in moduli SiP con raffreddamento bifacciale che riducono le perdite di conduzione dell'80% rispetto alle alternative discrete. Gli OEM del settore automobilistico centralizzano inoltre il calcolo dei controller zonali in acceleratori di intelligenza artificiale ad alto TOPS integrati accanto ad ASIC di memoria e di fusione dei sensori, riducendo il numero di centraline elettroniche legacy e la complessità del cablaggio.

I “Chip Act” governativi catalizzano l’espansione della capacità SiP nazionale

Gli Stati Uniti hanno assegnato ad Amkor 407 milioni di dollari per costruire una linea di packaging avanzato in Arizona che copre flussi di test di affidabilità a livello di wafer, pannello e affidabilità, ancorando le catene di fornitura locali di server e CPU. In Europa, la Commissione Europea ha approvato un aiuto di Stato di 1.3 miliardi di euro a Silicon Box per la costruzione di un impianto a livello di pannello a Novara, con l'obiettivo di raggiungere una quota globale del 20% entro il 2030. Questi incentivi riducono il rischio del capitale iniziale e accorciano i cicli di costruzione, accelerando la diversificazione regionale nel mercato dei die System-in-Package.

L’intensità di capitale e la scarsità di camere bianche limitano la velocità di espansione

Gli impianti all'avanguardia a livello di pannello costano dai 3 ai 5 miliardi di dollari, il doppio del budget delle tradizionali linee di assemblaggio, e richiedono camere bianche di precisione con tempi di attesa di 18-24 mesi per la costruzione. La scarsa disponibilità prolunga i tempi di consegna degli acceleratori di intelligenza artificiale fino a 12 mesi, costringendo i clienti a pagare in anticipo la capacità e favorendo l'integrazione verticale tra fonderie e OSAT.^{[2]Sourceability, “Carenza di manodopera nel settore dei semiconduttori e soluzioni”, sourceability.com}

I limiti di affidabilità termomeccanica mettono alla prova le applicazioni ad alte prestazioni

Le strutture SiP che combinano die di potenza in carburo di silicio con logica a passo fine sperimentano gradienti termici >100 °C su intervalli millimetrici, sollecitando giunti di saldatura e riempimenti insufficienti. I profili di missione nel settore automobilistico impongono tassi di guasto <10 ppb in 15 anni, spingendo i fornitori ad adottare piastre di raffreddamento a liquido integrate e nuovi adesivi epossidici che aumentano i costi e la complessità dei test.

Analisi del segmento

Per applicazione: la forza dell'elettronica di consumo si mantiene, l'industria automobilistica aumenta

L'elettronica di consumo ha generato il fatturato maggiore nel 2025, con una quota di mercato dei die System-in-Package del 53.68%, a testimonianza di anni di miniaturizzazione degli smartphone, basata su una stretta integrazione tra RF e gestione dell'alimentazione. I successi progettuali di droni con fotocamera, tablet e occhiali AR sostengono i volumi, nonostante il plateau della domanda di dispositivi di punta. Tuttavia, si prevede che il settore automobilistico registrerà un CAGR dell'11.42% e occuperà una quota crescente del mercato dei die System-in-Package, con l'accelerazione della penetrazione dei veicoli elettrici. I sistemi avanzati di assistenza alla guida richiedono ridondanza a livello di chiplet, mentre le architetture zonali consolidano fino a 80 ECU legacy in pochi controller SiP.

L'infrastruttura di telecomunicazioni implementa testine remote-radio massive-MIMO che privilegiano moduli SiP laminati ottimizzati per RF per ridurre la perdita di inserzione. I gateway IoT industriali adottano il SiP per integrare l'intelligenza artificiale edge in ambienti difficili, e i dispositivi medici come i monitor di glucosio in continuo sfruttano il SiP ceramico ermetico per garantire la biocompatibilità. Questa diversità della domanda protegge il mercato complessivo dei die System-in-Package dalla ciclicità di un singolo segmento e aumenta i prezzi medi di vendita con l'aumento delle funzionalità.

Nota: le quote di tutti i segmenti individuali sono disponibili al momento dell'acquisto del report

Per tipo di materiale: il silicio domina, il vetro guadagna terreno

I substrati in silicio hanno mantenuto una quota dell'84.35% del mercato dei die System-in-Package nel 2025, grazie a catene di fornitura consolidate e processi a basso rischio. L'elevata conduttività termica volumetrica, i processi TSV maturi e i profili CTE compatibili mantengono il silicio il substrato preferito per smartphone e tablet. Il vetro, tuttavia, dovrebbe crescere a un CAGR del 9.78%, poiché AMD e Intel integreranno interposer in vetro su scala di pannello per complessi di memoria ad alta larghezza di banda nei lanci di server del 2025-26. La minore perdita dielettrica e la planarità pressoché perfetta supportano la segnalazione a 112 Gbps, sbloccando la scalabilità dei package che il silicio non può più eguagliare economicamente.

I substrati ceramici rimangono essenziali nelle zone sotto il cofano delle automobili a 175 °C e nei radar a banda L che richiedono ermeticità. I ​​laminati polimerici soddisfano le esigenze dei dispositivi indossabili attenti ai costi, offrendo un routing flessibile a meno di 0.20 dollari al centimetro quadrato. La selezione del substrato rimarrà specifica per l'applicazione, poiché i progettisti dovranno bilanciare integrità del segnale, robustezza meccanica e costi, in un'epoca in cui le decisioni a livello di package determinano l'efficienza energetica del sistema e il margine di banda.

Con la tecnologia di confezionamento: il fan-out si evolve verso il livello del pannello

Il packaging a livello di wafer con fan-out ha rappresentato il 40.25% del fatturato del 2025, grazie a set di apparecchiature maturi, rendimenti prevedibili e idoneità economica per gli smartphone di fascia media. Le linee di produzione a livello di pannello con fan-out più grandi, che entreranno in produzione nel 2025, promettono guadagni di die-per-panel con funzione step-function, generando un CAGR del 12.05% per il formato e posizionandolo come la strada principale per integrare più chiplet di logica e memoria. Il SiP basato su interposer 2.5-D domina gli acceleratori AI ad alte prestazioni, dove la larghezza di banda die-to-die >1 TB/s supera i costi, mentre il System-in-Package RF rimane l'architettura de facto per i moduli sub-6 GHz e mmWave utilizzati nelle stazioni base e nei radar automobilistici.

Gli investimenti si stanno spostando verso strumenti di sputtering, stampaggio e litografia a livello di pannello che elaborano substrati quadrati da 510 mm, dimezzando gli scarti di materiale rispetto ai wafer rotondi. Fornitori di apparecchiature come Applied Materials e Ushio segnalano ordini record di strumenti, a dimostrazione della tendenza secolare verso formati più grandi che bilanciano prestazioni e costi nel mercato delle fustelle System-in-Package.

Nota: le quote di tutti i segmenti individuali sono disponibili al momento dell'acquisto del report

Per dispositivo di utilizzo finale: gli smartphone sono in testa, i dispositivi indossabili accelerano

Gli smartphone hanno mantenuto il 46.10% delle dimensioni del mercato dei die System-in-Package nel 2025, poiché gli OEM integrano RF, processori applicativi e circuiti integrati per la ricarica delle batterie in stack ultrasottili per mantenere gli obiettivi di fattore di forma dei dispositivi di punta al di sotto dei 7 mm di spessore. I dispositivi indossabili rappresentano la categoria di dispositivi in ​​più rapida crescita, con un CAGR del 14.08%, trainati da braccialetti per il monitoraggio della salute, auricolari intelligenti e occhiali per la realtà aumentata basati su display micro-LED e intelligenza artificiale integrata.

Tablet e notebook 2 in 1 adottano schede madri SiP multi-die che integrano memoria e controller sul retro del PCB per liberare spazio per batterie più grandi. "Altri dispositivi" spaziano dai cockpit automobilistici ai moduli di visione industriale e ai neurostimolatori impiantabili, ognuno dei quali richiede build SiP personalizzate che combinano estrema affidabilità e basso consumo. La crescita dei dispositivi indossabili sottolinea un cambiamento strutturale verso sensori sempre attivi e computing contestuale che devono rientrare in ingombri di 30 mm², un punto di forza applicativo per substrati fan-out avanzati e integrati in stampo.

Analisi geografica

L'area Asia-Pacifico ha generato il 62.10% del fatturato del 2025, grazie a mega-fab taiwanesi, sudcoreane e cinesi che sviluppano linee di produzione CoWoS, SoIC e a livello di pannello. TSMC ha preventivato 37 miliardi di dollari di investimenti per il 2025, tra cui un piano per raddoppiare la produzione mensile di CoWoS e potenziare le linee di assemblaggio di chiplet SoIC che supportano le roadmap globali per gli acceleratori di intelligenza artificiale. La Cina continentale è sulla buona strada per aumentare la capacità produttiva mensile di wafer da 300 mm del 14% nel 2025, mentre il programma di sussidi da 3.9 trilioni di yen del Giappone sostiene i substrati locali e ostacola le catene di fornitura. La scarsità di manodopera qualificata, tuttavia, aumenta la pressione salariale negli OSAT dell'area APAC e potrebbe frenare i guadagni di utilizzo a breve termine.

Il Nord America intensifica il reshoring con il CHIPS and Science Act che destinerà 39 miliardi di dollari in sovvenzioni e crediti d'imposta del 25% agli investimenti nei nodi di packaging avanzato. Il nuovo stabilimento Amkor in Arizona inizierà i lavori nel 2025 con 500,000 m² di spazio in camera bianca destinato alle linee di produzione a livello di pannello, e Intel ha annunciato il cluster "Silicon Heartland" in Ohio che integra fabbriche, assemblaggio SiP e produzione di substrati. Il Messico punta al nearshoring mentre gli OEM del settore automobilistico passano all'elettronica per veicoli elettrici, sfruttando la vicinanza alle catene di fornitura degli Stati Uniti e al quadro commerciale USMCA. Il rischio principale risiede in un divario stimato di 67,000 ingegneri entro il 2030, che potrebbe ritardare la capacità produttiva pianificata.

Il Sud America è il territorio in più rapida crescita, con un CAGR del 9.12% fino al 2031. Il Brasile ha attirato 120 milioni di dollari da Zilia per la creazione di un sito di preparazione di matrici e OSAT rivolto ai clienti del settore automobilistico e dei contatori intelligenti, supportato da una semplificazione dell'esenzione dai dazi all'importazione sugli utensili. La ricchezza di rame e litio del Cile attrae i player dell'ecosistema delle batterie, che a loro volta stimolano la domanda regionale di controller di potenza SiP, mentre l'argentina Conicet collabora con fornitori di apparecchiature europei per migliorare le competenze ingegneristiche. Permangono ostacoli infrastrutturali, in particolare la logistica e i costi energetici, ma le joint venture con partner coreani e taiwanesi offrono percorsi di trasferimento tecnologico.
