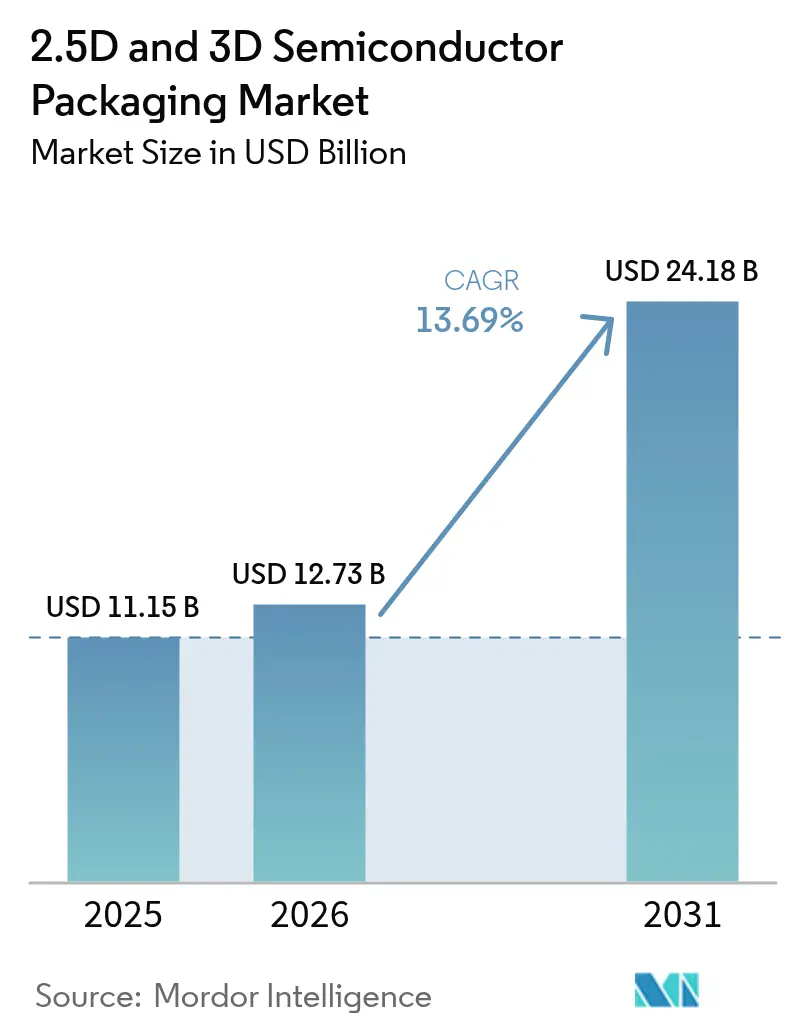

Analisi delle dimensioni e della quota di mercato del packaging dei semiconduttori 2.5D e 3D - Tendenze di crescita e previsioni (2026-2031)

Tendenze e approfondimenti sul mercato globale del packaging dei semiconduttori 2.5D e 3D

Carichi di lavoro AI/ML che richiedono una larghezza di banda di memoria estremamente elevata

L'addestramento di modelli di linguaggio di grandi dimensioni richiede ora terabyte di aggiornamenti dei parametri per batch, quindi i fornitori di acceleratori stanno impilando otto o più die di memoria ad alta larghezza di banda su interposer in silicio che supportano una larghezza di banda aggregata superiore ai terabyte al secondo. Gli ordini per le linee chip-on-wafer-on-substrate sono raddoppiati nel corso del 2025 e i tempi di consegna presso le principali fonderie si estendono fino al 2027, poiché gli hyperscaler riservano capacità.^{[1]Taiwan Semiconductor Manufacturing Company, "TSMC comunica i risultati del quarto trimestre e dell'intero anno 2025", investor.tsmc.com} Le GPU di punta per data center, introdotte alla fine del 2025, impiegano tile di calcolo a doppio reticolo collegate sullo stesso interposer, una topologia che i concorrenti stanno replicando per i dispositivi di inferenza di prossima generazione. Nel frattempo, i motori di inferenza mobile ed edge migrano verso pacchetti fan-out a basso costo che integrano die LPDDR insieme a unità di elaborazione neurale, mantenendo elevata la larghezza di banda totale accessibile e riducendo al contempo la distinta base.

Rapida adozione di architetture basate su chiplet

La disaggregazione dei die in chiplet consente di combinare processi di I/O maturi con nodi di elaborazione all'avanguardia, migliorando la resa e riducendo i costi delle maschere. I processori client e server mainstream distribuiti dal 2024 si basano su quattro o più chiplet vincolati su un die di base 3D, e lo standard aperto Universal Chiplet Interconnect Express, finalizzato nel 2024, garantisce l'interoperabilità multi-vendor.^{[2]Consorzio Universal Chiplet Interconnect Express, “Ratifica standard”, uciexpress.org} I fornitori di primo livello del settore automobilistico applicano lo stesso approccio per unire radar, telecamere e calcolo lidar in un unico modulo che riduce l'area della scheda del 40%, semplificando gli aggiornamenti software over-the-air.

Spinta all'elettrificazione ADAS per l'automotive

I gruppi propulsori dei veicoli elettrici superano gli 800 V, richiedendo MOSFET al carburo di silicio co-confezionati con driver di gate e sensori di corrente, configurazioni che sono cresciute del 38% su base annua nel 2025. I gruppi fan-out avanzati soddisfano gli obiettivi di sicurezza funzionale ISO 26262 ASIL-D, riducendo al contempo l'ingombro dei moduli. La norma sulle emissioni Euro 7 dell'Unione Europea, in vigore da gennaio 2026, impone il monitoraggio del particolato in tempo reale, stimolando la domanda di pacchetti di fusione di sensori che combinano accelerometri MEMS, trasduttori di pressione e microcontrollori in un unico contenitore ermetico.

Miniaturizzazione di smartphone e dispositivi indossabili

Gli smartphone di punta lanciati nel 2025 integravano memoria LPDDR5X e processori applicativi all'interno di package fan-out a livello di wafer alti meno di 0.35 mm, riducendo l'induttanza del 30% e prolungando la durata della batteria.^{[3]Apple Inc., “Specifiche tecniche del chip A18 Bionic”, apple.com} Gli smartwatch ora integrano sensori inerziali, radio Bluetooth e driver OLED in package 3D che occupano meno di 50 mm², consentendo design industriali più sottili. I dispositivi indossabili per il monitoraggio della salute integrano sensori fotopletismografici e front-end analogici in assemblaggi system-in-package che soddisfano i gradi di protezione IP68, un requisito che spinge all'adozione di processi di riempimento sottostampati e di sigillatura ermetica dei coperchi.

Aumento del CapEx per TSV e Interposer Fab

Una singola linea di produzione con passaggio di silicio da 300 mm, che processa 1,000 wafer al mese, richiede investimenti superiori a 500 milioni di dollari, e i tempi di consegna delle apparecchiature sono aumentati a 18 mesi nel corso del 2025. Anche i progetti sovvenzionati dal CHIPS Act non raggiungeranno il volume previsto prima del 2027, lasciando i piccoli operatori di assemblaggio con vincoli di liquidità e favorendo la creazione di joint venture che diluiscono i rendimenti. I piccoli fornitori di servizi di assemblaggio e collaudo in outsourcing non hanno la capacità di bilancio per autofinanziare queste espansioni, costringendoli a cedere quote di mercato a produttori di dispositivi integrati con linee di confezionamento interne o a formare joint venture che diluiscono i rendimenti azionari. La conformità normativa alle autorizzazioni ambientali per i rifiuti chimici e lo scarico di acqua ultrapura aggiunge dai 12 ai 18 mesi ai tempi di costruzione degli impianti in Europa e Nord America, gonfiando ulteriormente i costi di capitale effettivi.

Complessità della progettazione per i test e perdita di rendimento

L'impilamento di più die nasconde i confini dei singoli die e complica l'isolamento dei guasti. Lo standard di accesso ai test IEEE 1838 riserva fino all'8% dei TSV per l'analisi e l'espansione dell'area, pur non raggiungendo il 95% di copertura sugli autobus ultra-larghi. I clienti del settore automobilistico insistono su tassi di difettosità prossimi allo zero, costringendo all'inserimento di test ridondanti che aumentano i costi unitari. I legami ibridi con passo di 9 µm hanno prodotto solo il 78% di resa al primo passaggio nei lotti pilota di inizio 2025, sebbene gli algoritmi di allineamento basati sull'apprendimento automatico abbiano portato tale percentuale all'85% entro la fine dell'anno.

Analisi del segmento

Per tecnologia di imballaggio: le piattaforme interposer consolidano i ricavi mentre i formati dei pannelli promettono scalabilità

L'interposer 2.5D e il fan-out sui flussi di substrato hanno rappresentato il 45.72% del mercato del packaging dei semiconduttori 2.5D e 3D nel 2025, riflettendo l'uso consolidato nelle GPU dei data center che richiedono una larghezza di banda dell'ordine dei terabyte. Si prevede che il fan-out a livello di pannello, elaborato su supporti quadrati da 600 mm, registrerà la crescita più rapida, con un +13.83%, fino al 2031, mentre i consorzi convalidano nuovi allineatori litografici, presse per stampaggio e strumenti di movimentazione. I miglioramenti della resa negli strati di ridistribuzione stampati e nelle formulazioni epossidiche con espansione termica in ppm a una sola cifra contribuiscono a limitare la deformazione nei pannelli con wafer di dimensioni superiori a 300 mm, mentre la conformità alle norme IEC 61340-5-1 sulle scariche elettrostatiche mantiene la contaminazione sotto controllo.

Il fan-out a livello di pannello offre una produttività 2.5 volte superiore per fase di litografia e riduce il costo per die, rendendo il packaging avanzato praticabile per smartphone di fascia media e moduli Internet of Things. Nel frattempo, gli assemblaggi 3D stacked through-silicon-via rimangono essenziali per i cubi di memoria ad alta larghezza di banda, sebbene l'intensità di capitale rallenti l'aggiunta di capacità. I ​​package chip-scale a livello di wafer mantengono il predominio nei circuiti integrati per la gestione dell'alimentazione mobile orientati al valore, dove uno spessore inferiore a 0.4 mm è fondamentale. Insieme, questi flussi rafforzano l'espansione strutturale del mercato del packaging dei semiconduttori 2.5D e 3D.

Nota: le quote di tutti i segmenti individuali sono disponibili al momento dell'acquisto del report

Per applicazione: la memoria porta, la RF e la fotonica guadagnano slancio

Nel 2025, la memoria ha conquistato il 47.91% della quota di mercato del packaging per semiconduttori 2.5D e 3D, poiché ogni socket dell'acceleratore AI integra fino a 12 cubi HBM, offrendo una larghezza di banda continuativa di oltre 3 TB/s. Al contrario, il packaging RF e fotonico è previsto come l'applicazione in più rapida crescita, con un CAGR del 13.96% al 2031, grazie all'ottica co-confezionata che elimina i moduli collegabili separati e riduce del 20% il consumo energetico dei data center. Anche le CPU per server logici ad alte prestazioni e le GPU AI si basano su design a chiplet che sfruttano interposer organici per una larghezza di banda die-to-die di 2 TB/s.

I package di fusione di sensori nei sistemi ADAS per il settore automobilistico uniscono front-end analogici con processori di segnale digitale su livelli di ridistribuzione fan-out, riducendo le interferenze elettromagnetiche. I circuiti integrati per la gestione dell'alimentazione continuano a migrare da formati discreti a fattori di forma chip-scale a livello di wafer, dimezzando l'ingombro e accorciando i percorsi di caduta di tensione. Questi carichi di lavoro diversificati contribuiscono collettivamente alla resilienza multisegmento del mercato dei packaging per semiconduttori 2.5D e 3D.

Per tipo di substrato: prevale l'accumulo organico, accelera il nucleo di vetro

I substrati di accumulo organico hanno soddisfatto il 55.74% della domanda nel 2025 grazie alla produzione matura e alla compatibilità con le linee di montaggio superficiale. Si prevede che i substrati con nucleo in vetro cresceranno a un CAGR del 14.11% fino al 2031, dopo che diverse fonderie hanno convalidato la ridistribuzione a 10 strati con linee inferiori a 2 µm, sbloccando la densità di routing per i SoP di elaborazione-memoria-ottica. Gli interposer in silicio, sebbene indispensabili per gli stack di memoria all'avanguardia, devono far fronte alla carenza di wafer grezzi poiché i lingotti di prima qualità sono considerati prioritari per le fabbriche di logica front-end.

I compositi in resina avanzata con cariche ceramiche stanno crescendo nei moduli automobilistici che devono resistere a 3,000 cicli termici tra -40 °C e 150 °C senza delaminazione. Le normative ambientali impongono laminati privi di alogeni, con un costo dei materiali leggermente più elevato ma in linea con gli obiettivi di sostenibilità ISO 14001. L'innovazione dei substrati rimane quindi una leva decisiva per ampliare le dimensioni del mercato del packaging per semiconduttori 2.5D e 3D.

Nota: le quote di tutti i segmenti individuali sono disponibili al momento dell'acquisto del report

Per settore dell'utente finale: elettronica di consumo più grande, automotive più veloce

L'elettronica di consumo ha rappresentato il 38.61% del fatturato nel 2025, poiché smartphone, tablet e dispositivi indossabili hanno adottato package chip-scale e fan-out a livello di wafer che raggiungono profili inferiori a 0.35 mm e consentono la sigillatura IP68. Si prevede che i sistemi automotive e ADAS cresceranno più rapidamente, con un CAGR del 14.34% nel periodo 2026-2031, poiché le piattaforme per veicoli elettrici consolidano centinaia di die di alimentazione e sensori in moduli multi-chip che riducono il peso e semplificano la conformità elettromagnetica. Le implementazioni nei data center e nei sistemi HPC continuano a integrare ottiche co-confezionate e le infrastrutture di telecomunicazione integrano transceiver fotonici al silicio negli ASIC degli switch.

I dispositivi industriali e IoT sfruttano assemblaggi system-in-package con una durata operativa di 20 anni, mentre i programmi di difesa e aerospaziali insistono su affidabili linee di assemblaggio 3D on-shore conformi ai requisiti di sicurezza dei chip del Dipartimento della Difesa degli Stati Uniti. Gli impianti medicali adottano package ermetici con coperchio in titanio resistenti alla corrosione, a dimostrazione della crescente portata verticale del settore del packaging dei semiconduttori 2.5D e 3D.

Analisi geografica

L'area Asia-Pacifico ha generato il 51.93% del fatturato del 2025 e si prevede che aumenterà a un CAGR del 14.41% fino al 2031, poiché Taiwan sta ampliando la capacità di via passante in silicio, la Corea del Sud sta spostando la produzione di legami ibridi nella produzione di passo da 9 µm e la Cina sta accelerando la localizzazione di substrati organici nell'ambito del programma "Made in China 2025". I sussidi governativi, le catene di fornitura di substrati esistenti e la vicinanza agli OEM di elettronica di consumo rafforzano la leadership regionale.

Il Nord America si è classificato al secondo posto, con l'espansione della capacità negli stabilimenti Intel di Foveros in Arizona e New Mexico e nello stabilimento Amkor in Arizona, finanziato da CHIPS, entrambi con un obiettivo di volume del 2027. Le norme federali sugli appalti favoriscono i contenuti nazionali, reindirizzando i capitali che altrimenti potrebbero defluire all'estero. Anche gli appaltatori della difesa preferiscono fonderie affidabili onshore per carichi di lavoro classificati, aumentando ulteriormente la domanda regionale.

L'Europa, supportata dall'European Chips Act e da 3.3 miliardi di euro (3.5 miliardi di dollari) di incentivi, sta sperimentando linee di substrati organici e con nucleo in vetro in Germania, Francia e Spagna. Il Sud America attrae fornitori di primo livello del settore automobilistico che realizzano assemblaggi localizzati di moduli per veicoli elettrici, mentre il Medio Oriente implementa data center abilitati all'intelligenza artificiale e l'Africa sperimenta nodi IoT per reti intelligenti. Nel complesso, queste iniziative ampliano la presenza globale del mercato del packaging dei semiconduttori 2.5D e 3D.
